Page 38 - 色彩原理教學電子書

Chapter1 認識色彩

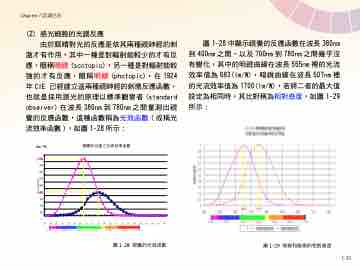

(2) 感光細胞的光譜反應 由於眼睛對光的反應是依其兩種視神經的刺
激才有作用，其中一種是對輻射能較少的才有反 應，簡稱暗視 (scotopic)，另一種是對輻射能較 強的才有反應，簡稱明視 (photopic)，在 1924 年CIE 已經建立這兩種視神經的刺激反應函數， 也就是採用測光的原理以標準觀察者 (standard observer) 在波長 380nm 到 780nm 之間量測出視 覺的反應函數，這種函數稱為光效函數 ( 或稱光 流效率函數 )，如圖 1-28 所示 :
圖 1-28 中顯示視覺的反應函數在波長 380nm 到 400nm 之間，以及 700nm 到 780nm 之間幾乎沒 有變化，其中的明視曲線在波長 555nm 裡的光流 效率值為 683(lm/W)，暗視曲線在波長 507nm 裡 的光流效率值為 1700(lm/W)，若將二者的最大值 設定為相同時，其比對稱為相對感度，如圖 1-29 所示 :
507 555
(lm / W)
視覺的光譜之光流效率函數
1800
視覺的光譜之光流效率函數
1700
1600 1400 1200 1000
680
800
600 400 200
0
波長(n
圖 1-28 視覺的光效函數 圖 1-29 明視和暗視的相對感度
1-32
光流效率值
380 400
420 440
460 480
500 520
540 560
580 600
620 640
660 680
700 720
740 760
780
