Page 162 - 色彩原理教學電子書

Chapter3 色彩的配製理論

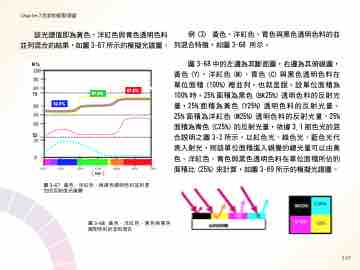

該光譜值即為黃色、洋紅色與青色透明色料 並列混合的結果，如圖 3-67 所示的模擬光譜圖。
例(3) 黃色、洋紅色、青色與黑色透明色料的並 列混合特徵，如圖 3-68 所示。
圖 3-68 中的左邊為其斷面圖，右邊為其俯視圖， 黃色 (Y)、洋紅色 (M)、青色 (C) 與黑色透明色料在 單位面積 (100%) 裡並列，也就是說，設單位面積為 100% 時，25% 面積為黑色 (BK25%) 透明色料的反射光 量，25% 面積為黃色 (Y25%) 透明色料的反射光量、 25% 面積為洋紅色 (M25%) 透明色料的反射光量、25% 面積為青色 (C25%) 的反射光量，依據 3.1 節色光的混 合說明之圖 3-3 所示，以紅色光、綠色光、藍色光代 表入射光，則該單位面積進入視覺的總光量可以由黃 色、洋紅色、青色與黑色透明色料在單位面積所佔的 面積比 (25%) 來計算，如圖 3-69 所示的模擬光譜圖。
圖3-67 黃色、洋紅色、與青色透明色料並列混 合的反射度光譜圖
圖 3-68 黃色、洋紅色、青色與黑色 透明色料的並列混合
3-67
R%
75
25
57.5%
67.5%
52.5%
