Page 141 - 色彩原理教學電子書

Chapter3 色彩的配製理論

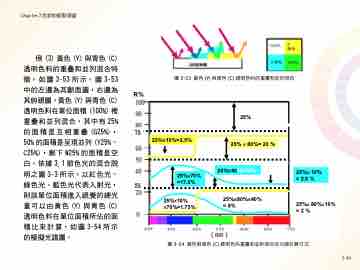

例 (3) 黃色 (Y) 與青色 (C) 透明色料的重疊和並列混合特 徵，如圖 3-53 所示。圖 3-53 中的左邊為其斷面圖，右邊為 其俯視圖，黃色 (Y) 與青色 (C) 透明色料在單位面積 (100%) 裡 重疊和並列混合，其中有 25% 的面積是互相重疊 (G25%)， 50% 的面積是呈現並列 (Y25%、 C25%)，剩下 W25% 的面積是空 白，依據 3.1 節色光的混合說 明之圖 3-3 所示，以紅色光、 綠色光、藍色光代表入射光， 則該單位面積進入視覺的總光 量可以由黃色 (Y) 與青色 (C) 透明色料在單位面積所佔的面 積比來計算，如圖 3-54 所示 的模擬光譜圖。
圖 3-53 黃色 (Y) 與青色 (C) 透明色料的重疊和並列混合
R%
75
25%
25% × 80%= 20 % 25%×40%=10%
25%×80%×40% = 8%
25%×10%=2.5%
25
25%×10% ×70%=1.75%
25%× 80%×10% =2%
25%× 10% = 2.5 %
25%×70% =17.5%
圖 3-54 黃色與青色 (C) 透明色料重疊和並列混合的光譜計算方式
3-46
