Chapter3 色彩的配製理論
R%
80
45
20
黃色 (Y) 與洋紅色 (M) 透明

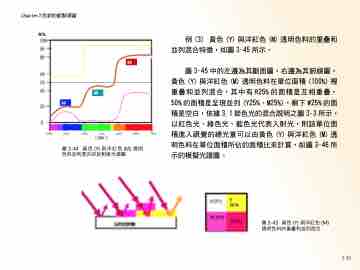

例(3) 黃色(Y)與洋紅色(M)透明色料的重疊和 並列混合特徵，如圖 3-45 所示。
圖 3-45 中的左邊為其斷面圖，右邊為其俯視圖， 黃色 (Y) 與洋紅色 (M) 透明色料在單位面積 (100%) 裡 重疊和並列混合，其中有 R25% 的面積是互相重疊， 50% 的面積是呈現並列 (Y25%、M25%)，剩下 W25% 的面 積是空白，依據 3.1 節色光的混合說明之圖 3-3 所示， 以紅色光、綠色光、藍色光代表入射光，則該單位面 積進入視覺的總光量可以由黃色 (Y) 與洋紅色 (M) 透 明色料在單位面積所佔的面積比來計算，如圖 3-46 所 示的模擬光譜圖。
圖 3-44 色料並列混合的反射度光譜圖
圖3-45 黃色(Y)與洋紅色(M) 透明色料的重疊和並列混合
