Chapter3 色彩的配製理論

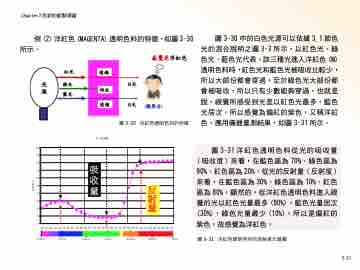

例(2)洋紅色(MAGENTA)透明色料的特徵，如圖3-30 所示。
圖 3-30 中的白色光源可以依據 3.1 節色 光的混合說明之圖 3-3 所示，以紅色光、綠 色光、藍色光代表，該三種光進入洋紅色 (M) 透明色料時，紅色光和藍色光被吸收比較少， 所以大部份都會穿過，至於綠色光大部份都 會被吸收，所以只有少數能夠穿過，也就是 說，視覺所感受到光是以紅色光最多，藍色 光居次，所以感覺為偏紅的紫色，又稱洋紅 色，應用儀器量測結果，如圖 3-31 所示。
圖 3-31 洋紅色透明色料從光的吸收量 ( 吸收度 ) 來看，在藍色區為 70%、綠色區為 90%、紅色區為 20%，從光的反射量 ( 反射度 ) 來看，在藍色區為 30%、綠色區為 10%、紅色 區為 80%，顯然的，從洋紅色透明色料進入視 覺的光以紅色光量最多 (80%)，藍色光量居次
紫色，故感覺為洋紅色。
圖 3-31 洋紅色透明色料的反射度光譜圖
紅光
光綠光 R光
感覺是洋紅色
(觀察者) 洋紅色透明色料的特徵
透過
吸收
源 藍光
透過
B光 圖 3-30
M 的光譜圖
100 90 80 70 60 50 40 30 20 10 0
吸 收 量
400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 波長 nm
3-25
反射率 %
反射量
(30%)，綠色光量最少 (10%)，所以是偏紅的
